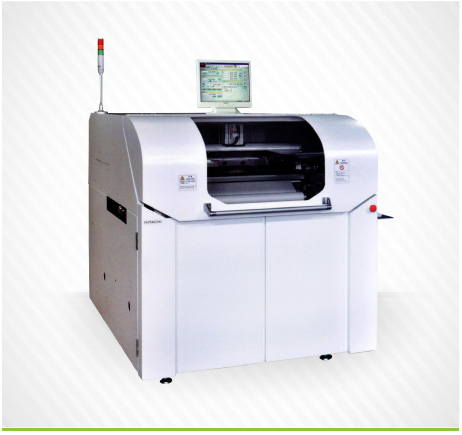

HITACHI 印刷機HP-07

新技術開拓新時代，高性能SMT印刷機！

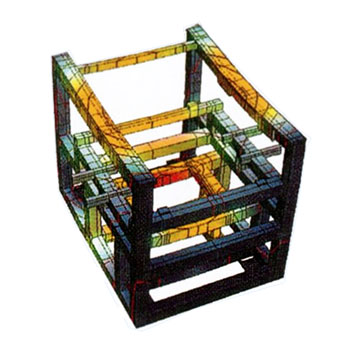

高剛性框架

高剛性框架

  • 高精度、高剛性一體化本體框架結構，確保了長期穩定的印刷性能。
×

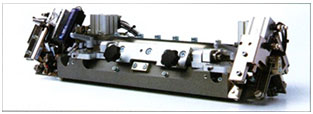

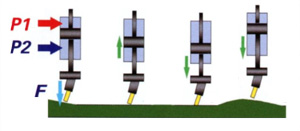

同步刮刀頭

同步刮刀頭

  • 特殊氣缸使刮刀可順利追隨基板的凹凸，實現最佳化穩定印刷。
    另外，刮刀不會像網版施加額外負荷，可實現良好離網。
×

新DD方式離網

  • 為適應多種多樣的部材，在加速度
    控制的基礎上，增加了更為進步的
    可自由控制的離網單元。

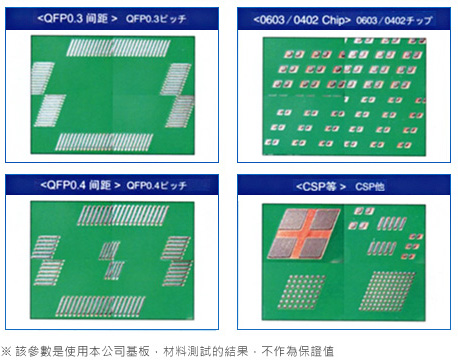

印刷性能

印刷動作性能
  • 120μ m Pitch Bump 印刷技術，實現了高精度、高穩定的印刷效果。




  • 伺服電機控制，工作台高速上/下
  • 步進電機控制，基板高速傳送
  • 程序可詳細設定的新型清潔單元



新FC刮刀

HG刮刀(選配件)
與普通鋼刮刀相比，填充的不一致性得到了大幅度降低。
FC刮刀優點
  • 對基板高度的追隨性
  • 焊膏填充性能高
  • 減少對網版的負荷
日立HG刮刀特長
  • 消除印刷不良的主要因素
  • 防止焊膏劣化
  • 提高焊膏使用率

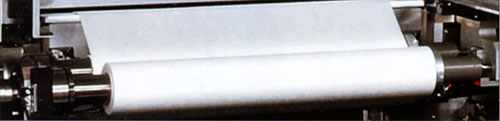

清潔單元特長

  • 濕.乾.吸的組合及高效清潔吸嘴，可實現穩定生產
  • 調整捲紙捲動量，使捲紙消耗量達到最合理化
  • 捲紙更換簡單(使用預備捲紙捲筒，可在本機外更換)





MARS ( Mark 形狀最佳化系統 )

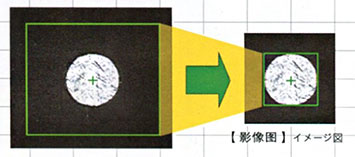

Mark 自動搜尋功能
更簡便! 獨有的人性化功能，實現了高精度的定位效果。
  • 初期條件設定時，自動獲取最佳Mark形狀和大小尺寸。
    減輕作業者負擔，實現高精度定位。

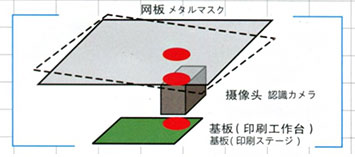

自動識別Mark的位置
  • 即使網板的Mark 在攝像頭識別範圍之外，攝像頭也能自動移動捕捉Mark。因此無需考慮绷網精度及網板的設置誤差。

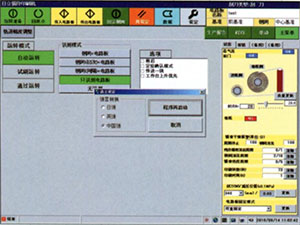

程序快速切換功能
  • 初期條件設定時，自動獲取最佳Mark形狀和大小尺寸。
    減輕作業者負擔，實現高精度定位。



----------------------------------------------------------------

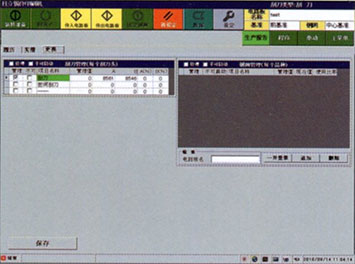

消耗品管理功能
  • 刮刀的管理對於穩定生產十分重要。通過對刮刀更換時間
    的管理，可防止因刮刀損壞而引起的印刷不良。

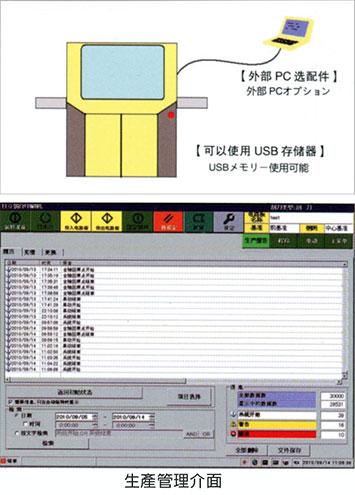

跟蹤統計功能
  • 可跟蹤統計印刷機的生產信息 *條形碼跟QR碼功能是選配件
  • 生產管理信息
  • 設備運轉訊息
  • 檢查工作的反饋信息





日 ‧ 中 ‧ 英 (3種語言) 對應

保證品質的豐富功能
  • 可根據工作環境的不同自由切換語言
  • < I / O 顯示功能>
    發生警報時，可通過 I / O 介面確認設備的運轉狀態。
  • <往返印刷工能>
    生產開始 / 清潔以後 / 焊膏乾燥警報功能的聯動，可確保最合適的焊膏填充量。
  • < 焊膏乾燥警報功能>
    任意設定時間，監控印刷(自動運轉)停止狀態。自動進行網板清潔和往返印刷，確保印刷品質。





HITACHI 印刷機HP-07 設備規格PDF檔觀看
